SDH设备数据配置流程（华为Metro 1000）

SDH设备数据配置流程

1 首先更改license，C盘、sever、 license中找到MAC地址: 000D602E70A3，在本地连接、属性、配置、高级、网路卡位址中改为000D602E70A3

二、开启服务器，用户名：admin 密  码：T2000

三、登陆网管：用户名：admin 密  码：T2000

四、创建拓扑对象：Optix metro 1000v3

（登录网元用户名：root 密码：password，IP地址：129.9.0.  ，网元ID必须全网唯一，加入新网元时，识别其身份是通过设备ID号进行的，ID分为设备ID和扩展ID，扩展ID不能随意更改，会影响IP网段，只要光纤互通，就可以通过互通光纤查询配置其他网元；预配置处点击√，下发预配置的话把√删除，若无预配置，则无法脱机操作）

初始化网元：手工配置，添加单板（EFT，OI4D,SP2D,XC,STG,EOW）

复制网元：创建拓扑对象以后复制网元数据

创建纤缆连接(东发西收OI4D-1：西向线路单板；OI4D-2：东向线路单板，注意光纤连接时两边端口速率相等)

五、业务配置

（1）2M（PDH）业务配置

（增加业务：选中网元，鼠标右键，业务配置，新建；

删除业务：选中业务，去激活，删除；<含有保护的业务无法直接删除要首先删除保护>

点对点和穿通业务，注意业务配置要与实际接线相一致，光板级别一致，光板时隙一致，电接口板2M 不一定一一对应，配置业务前先查询光纤上光口的对应方式）

如果有34M和2M板，优先插34M；

AU下哪怕用了1个2M都不能再做140M

（2）以太网业务配置

以太网业务由需要的带宽决定VC12的个数

1、网元中的以太网板EFT，以太网接口管理，以太网接口，外部端口使能，内部端口绑定通道：端口绑定（外部端口，使能；内部端口，绑定通道，绑定的端口与绑定通道的TRUNK通道要一一对应，接口板与EFT板时隙对应，以太网板与光板可不对应）

2、点击NE_，网元图标、配置、SDH业务配置-新建（等级与接口板中速率等级一致，源板位EFT，宿板位光板，VC12只对应光板的VC4-2，VC3可对应VC4-1和VC4-2）注意选择的VC4是VC4-1还是VC4-2要前后一致。

路径视图生成（路径搜索、路径管理全量过虑，路径视图）VC4服务层业务相当于一条路，VC12和VC3、VC4的业务就相当于各种大小的车辆在VC4服务层的路上

不同厂家或者不同网络设备对接需要更改J0字节

保护配置

恢复模式：原主用还是主用 非恢复模式：循环切

1、创建通道保护，工作业务单独配置，通道保护的创建在配置、保护视图中，将网元按照光纤连接顺序添加（双击网元节点添加或者删除）进保护子网中即可，注意添加网元的顺序对二纤单向保护环有影响，所选中网元的顺序即为主用业务方向,通道保护的特点是从一个支路板出来走的2条路。三个网元组成的环网，点对点业务为主用的，做了通道保护一定要注意，在穿通节点上要做光板的穿通业务。

2、创建保护子网SNCP（两纤单向通道保护环，不必建保护子网，保护的同时业务一起做上去，穿通节点需做交叉）

3、创建复用段保护（在保护视图保护子网中新建，将网元添加进保护子网中即可，穿通节点不需做交叉，业务和保护单独做）

二纤双向复用段共享保护必须在至少STM-4等级上才能传，VC4：1-2为S1/P2，VC4：3-4为P1/S2

公务配置（公务电话100+网元ID号）以及会议电话，注意光口

时钟配置（主从时钟设定）时钟优先级设定，时钟视图生成

任务：

1 创建16个网元设备；

核心层：OSN3500设备

汇聚层：OSN1500设备

接入层：Optix155/622H设备

Optix155/622H(Metro-v3)设备

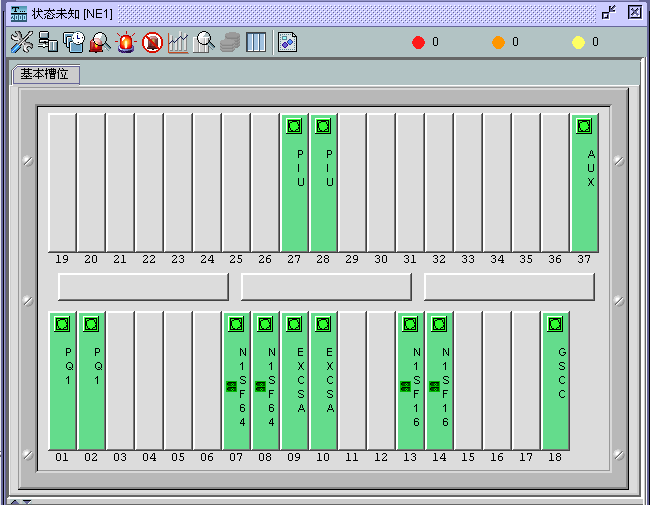

OSN3500单板配置（参考）

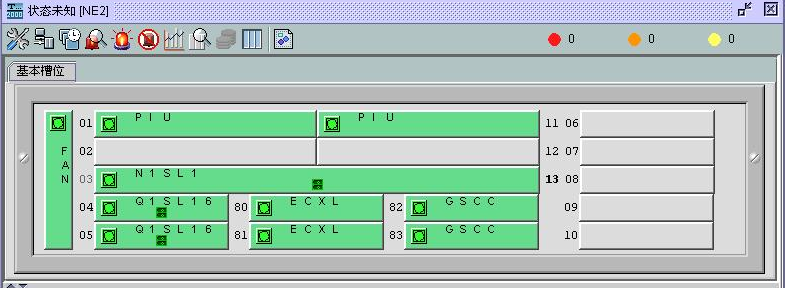

OSN1500单板配置（参考）

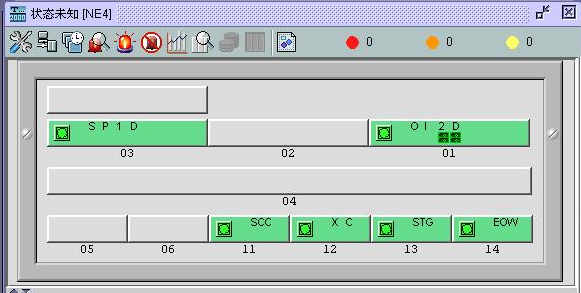

Optix155/622H单板配置（参考）

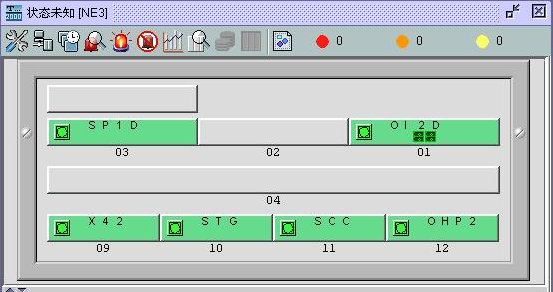

Optix155/622H(Metro-v3)单板配置（参考）

2 完成图二的组网图；

3 网元（NE4、NE6、NE7、NE8、NE9）采用两纤单向通道保护环，网元（NE1、NE2、NE3）采用两纤双向共享复用段环，NE8-NE10采用无保护链；

4 完成以NE1为主时钟NE2~N16为从时钟的主从时钟配置；

5 完成NE1对NE6~N10和NE11~N16各个网元的8个2M业务；

6 完成各网元的公务设置；

7 生成时钟视图和路径视图。

参考配置

组网图：

设备选型

业务规划

参考时隙分配表

考试：

1 简述传输设备在通信网中的定位；（STM-1至STM-64设备的应用）

2 2M信号在传输设备中传输的信号流程；（2M信号到STM-N信号的转变）

2M信号首先被支路单板收容上来，放到C12容器当中，加上LPOH(低阶通道开销)变成VC12，再经过映射和定位变成TU12;以上过程在支路单板上完成。

把支路单板上的VC12信号通过交叉单板映射到光线路单板，（映射方式有三种，线到支，线到线和支到支）该过程在交叉单板上完成。

信号到了光线路板上，首先通过复用，变成VC4的信号，在加上段开销（RSOH和MSOH）构成完整的帧结构,然后经过扰码，e/o变化，送到光纤上，完成信号有电到光的转换。

以上过程的逆过程就是光到电的转换。

3 简述我国时钟的同步方式及满足主从同步的时钟源选择；（什么叫主从同步，主时钟和从时钟的设置方法）

4 比较1+1,1:1，1：n三种保护机制（重点比较两纤单向通道保护环和两纤双向复用段保护环）；
