OptiX OSN500系统结构介绍

设备的系统结构分为软件结构和硬件结构。

软件结构

OptiX OSN500的软件系统包括主机软件、单板软件等。

OptiX OSN500的软件系统按模块化划分，包括以下模块：

单板软件

主机软件

网管软件

OptiX OSN500的软件系统如图3-1所示。

软件系统

由于OptiX OSN500是盒式产品，单板集成度较高，其单板软件作为主机软件的一部分和主机软件共存，并和主机之间采用板内消息方式通信。

单板软件

单板软件接收处理主机软件的下发命令，并将单板运行状态通过告警及性能事件通知主机软件。

单板软件的功能包括：告警管理、性能管理、配置管理以及通信管理等。在相应单板上完成对各种功能模块的直接控制，实现网元设备符合ITU-T建议的特定功能，支持主机软件对各单板的管理。

设备的单板软件主要分成线路软件、支路软件、交叉软件、数据单板软件和时钟软件几类。

主机软件

主机软件实现管理、监视和控制网元中各单板的运行状况，同时作为网络管理系统和单板之间的通信服务单元，实现网管系统对网元的控制和管理。

根据ITU-T建议，主机软件在电信管理网中属于单元管理层，实现的功能包括网元功能，部分协调功能，网络单元层的操作系统功能。网元与其他构件（包括设备、网管、其他网元等）的通信由数据通信功能完成。

主机软件主要由以下模块组成：

实时多任务操作系统：实时多任务操作系统的功能为负责公共资源管理，对应用程序提供支持，它将应用程序与处理机隔离开来，提供与处理机硬件无关的应用程序执行环境。

网络侧（NS）模块：NS模块位于通信模块和设备管理模块之间，主要提供应用层的用户操作侧和主机内部设备管理层之间的数据格式转换，并提供网元层的安全控制。

设备管理模块：设备管理模块是主机软件实现网元设备管理的核心部分，它包括管理者和代理。管理者可以发出网络管理操作命令和接收事件；代理能够响应网络管理者发出的网络管理操作命令，并可以在被管理对象上实施操作，根据被管理对象的状态变化发出事件。

通信模块：通讯模块的功能是完成传输网络设备的功能块中的消息通信功能MCF（Message Communication Function）。它通过主控单元提供的硬件接口，传送OAM&P信息，实现网络管理系统与网元设备，以及网元设备之间管理信息的交换。通信模块由网络通信模块、串行通信模块和ECC通信模块组成。

数据库管理模块：数据库管理模块包括数据和管理系统两个部分。数据库是以关系型数据库结构组织，由网络库、告警库、性能库和设备库等组成。管理系统实现对数据库中数据的管理和存取。

网管软件

网管系统维护整个网络上的光网络网元设备。它符合ITU-T建议，采用标准的管理信息模型和面向对象管理技术。通过通信模块与网元主机软件交换信息，实现对网络上设备的监控和管理。

网管软件采用Qx接口对OptiX系列设备进行管理。Qx接口采用华为技术有限公司的内部OptiX专用管理协议。

网管软件运行于工作站或PC机上，主要功能是实现对设备及网络的管理。网管软件首先具备传输设备操作维护功能，还提供对传输网络进行管理的能力。网管软件的管理功能包括以下几点：

告警管理：可实现告警的实时收集、提示、过滤、浏览、确认、核对、清除、统计，以及告警插入、告警相关性分析、故障诊断等。

性能管理：可实现性能监视的设置、性能数据的浏览、分析、打印，以及性能的中长期预测、复位性能寄存器等。

配置管理：可实现接口、时钟、业务、路径、保护、时间等的配置和管理。

安全管理：可实现对网管的用户管理、设备的网元用户管理、网元登录管理、网元登录锁定、网元设置锁定、LCT接入控制。

维护管理：可提供环回、复位、激光器自动关断、光功率检测功能、设备数据采集等手段帮助维护人员定位、消除设备故障。

硬件结构

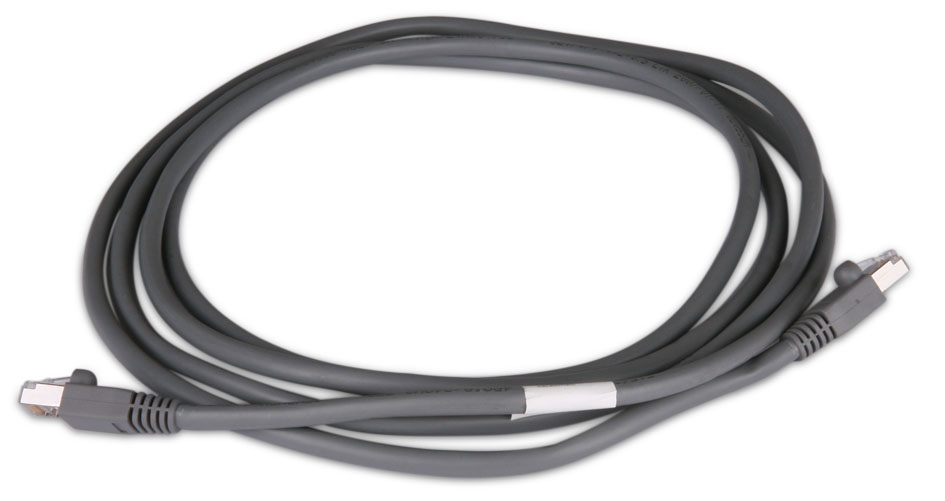

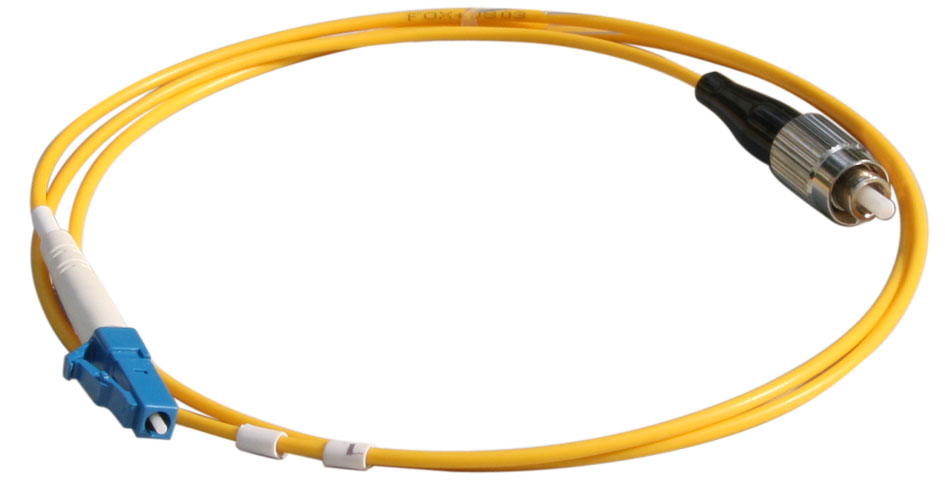

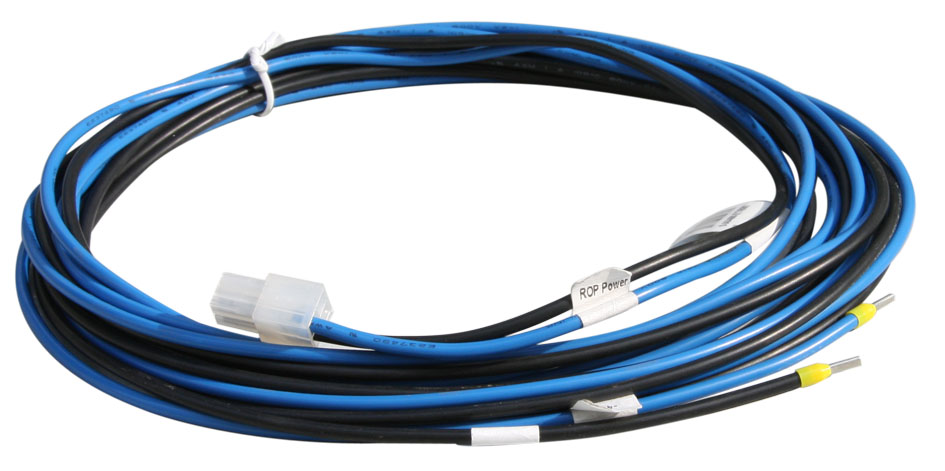

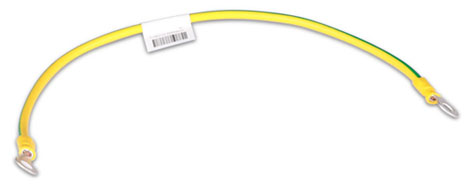

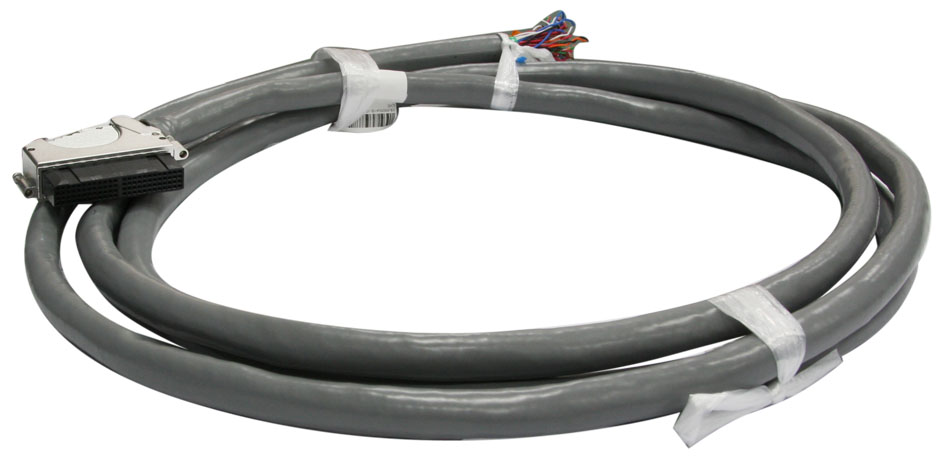

设备硬件主要包括机盒、单板和线缆。

机盒

设备采用1U 2层插板的盒式结构，保留2个扩展槽位，便于灵活部署。

OptiX OSN500的设备外形如图3-2所示。

OptiX OSN500设备外形图

单板

单板是设备硬件的重要组成部分。

槽位分配

OptiX OSN500提供3个单板槽位，如图3-3所示。

槽位分配

扩展槽位为预留槽位，暂无单板可用。

单板外观和尺寸

ISU和PIU的单板外观和尺寸如表3-1所示。

单板外观和尺寸

单板名称	描述
ISU	外观
	功能描述	集主控、交叉、时钟、支路、线路和数据透传单元于一体的功能单板。
	尺寸	388.4mm（宽）×222.45mm（深）×19.82mm（高）
PIU	外观
	功能	提供2路–48V/–60V DC电源。
	尺寸	20mm（宽）×212.9mm（深）×41.4mm（高）
