Optix OSN7500设备资料
Optix OSN7500智能光交换系统是继承了MSTP技术的全部特点，与传统SDH、MSTP网络保持兼容，融SDH、PDH、Ethernet、WDM、ATM、ESCON、FC/FICON、DVB-ASI(DigitalVideoBroadcast-AsynchronousSerialInterface)、RPR等技术为一体的新一代10G智能多业务光传输平台(MSTP)，主要应用在城域网络中的骨干层，为现有SDH设备向智能光网络设备过渡提供了完善的解决方案。Optix OSN7500主要应用于高速公路通信系统干线传输网中。
Optix OSN7500产品特性
高性价比的平台化
OptiX OSN7500/3500/2500/1500业务板件、软件完全兼容，构成统一平台。这样可以大大降低维护成本以及备板备件的成本。OSN智能平台在业务能力方面高效组合，给运营商最高性价比的解决方案；同时与华为已有的设备可以混合组网，可以纳入华为光网络网管解决方案进行统一管理。
大容量调度
具备高阶1536×1536 VC-4，低阶16128×16128 VC-12或等效的VC-3交叉能力。
灵活的设备配置
STM-64大容量设备；
支持网络设备从10G到40G的在线升级。
高度集成
Optix OSN7500子架集成度：子架尺寸为756.7mm(高)×496.4mm(宽)×295mm(深)，单子架具备22个业务板位，8个接口板位。
多业务提供
业务接口
支持STM-1(O/E)；
支持STM-4/16/64标准或级联业务；
支持E1/T1/E3/T3/E4；
支持FE、GE业务的透传和交换；
支持ATM业务；
支持IMA业务；
支持SAN业务和视频业务；
提供基于GMPLS的快速端到端业务。
内置波分技术
提供双路光分叉复用单板；
提供任意速率光波长转换单板。
强组网能力
支持Mesh网络节点即插即用；
支持Mesh网络在线任意速率升级扩容；
支持链、环、相交环、相切环等多种SDH组网拓扑；
支持RPR、VP-RING环网；
单子架可实现4×STM-64四纤环或9×STM-64两纤环或20×STM-16四纤环或40×STM-16二纤环。
SDH保护
支持2F/4F MSP、1＋1/1:N MSP、SNCP、DNI、共享光线虚拟路径保护等。
数据业务保护
支持以太业务RPR环网保护，RSTP生成树保护；
支持ATM业务VP-RING环网保护。
完善的网络生存机制
Mesh恢复
支持分布式可恢复重路由保护；
提供5类更细化的业务保护方案，根据不同SLA提供：钻石级、金级、银级、铜级、铁级业务。
完备的设备保护机制
智能控制单元保护：1＋1热备份；
支持关键单元如交叉、时钟1＋1热备份保护；
电源保护；
TPS保护。
Optix OSN7500产品定位
Optix OSN7500智能光交换系统主要应用于城域网骨干层的业务调度节点，即OCS（Optical Core Switching）设备类型。作为智能光交换平台和核心光交换系统，Optix OSN7500定位于城域网的骨干层，完成多种类型、不同颗粒的业务调度和传输。
Optix OSN7500采用“统一交换”架构，即可做为分组设备和TDM（Time Division Multiplexing）设备使用。配合华为其他设备，Optix OSN7500支持不同组网应用：纯分组模式应用、混合组网应用（分组模式和TDM模式叠加组网）和纯TDM模式应用，实现数据业务和传统SDH业务的最佳处理。
Optix OSN7500支持的技术
在分组模式，支持以下技术：
MPLS（Multiprotocol Label Switching）
MPLS-TP（Multiprotocol Label Switching Transport Profile）
ETH PWE3（Pseudo Wire Edge to Edge Emulation）
TDM PWE3
ATM PWE3
在TDM模式，支持以下技术：
SDH（Synchronous Digital Hierarchy）
PDH（Plesiochronous Digital Hierarchy）
Ethernet
ATM（Asynchronous Transfer Mode）
SAN（Storage Area Network）/Video
WDM（Wavelength Division Multiplexing）
DDN（Digital Data Network）
Optix OSN7500硬件结构

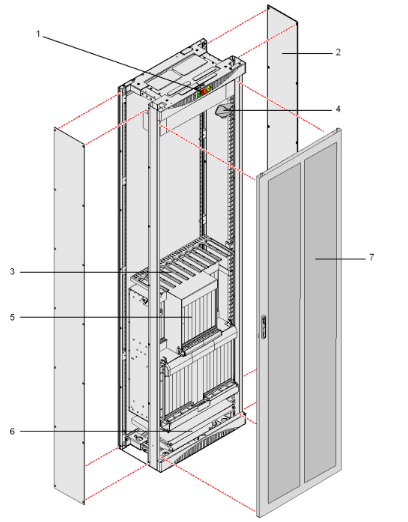

Optix OSN7500在硬件上由机柜、子架和各类单板组成。

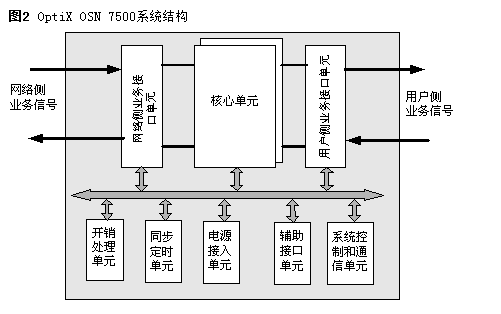

利用多种类型的单板，Optix OSN7500形成了以SDH交叉距阵和分组交换单元为核心的系统框架。
Optix OSN7500支持的框架单元
单元 | 描述 |
|---|
网络侧业务接口单元 | TDM模式 | SDH接口单元 WDM单元 光功率放大及色散补偿单元 |
分组模式 | 以太网接口单元 CES接口单元 E1 ATM/IMA接口单元 |
核心单元 | TDM模式 | SDH交叉矩阵单元 |
分组模式 | 分组交换单元 |
用户侧业务接口单元 | TDM模式 | SDH接口单元 PDH接口单元 以太网接口单元 DDN接口单元 E1 ATM/IMA接口单元 RPR接口单元 SAN/Video接口单元 |
分组模式 | 以太网接口单元 CES接口单元 E1 ATM/IMA接口单元 |
公共单元 | 开销处理单元 同步定时单元 电源接入单元 辅助接口单元 系统控制和通信单元 |

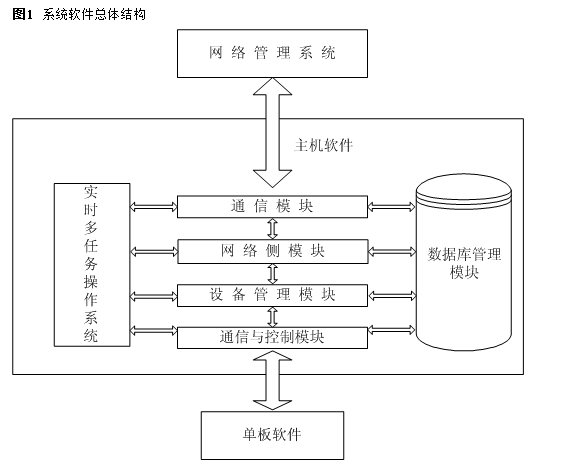

Optix OSN7500软件结构
Optix OSN7500软件系统为模块化结构，各模块完成相应的特定功能并协同工作。
软件系统可以分成单板软件、主机软件、网管系统三个模块，分别驻留在各功能单板、系统控制与通信板、网管计算机上运行，完成相应的特定功能。
软件系统按分层原则设计，每一层完成特定的功能，并向上一层提供接口完成相应的服务。
除“网络管理系统”和“单板软件”两个模块外，其他模块都属主机软件。
Optix OSN7500单板
单板按功能可以分为交叉和系统控制类单板、分组处理单板、分组接口单板、SDH单板、PDH单板、波分类单板、光放大单板和色散补偿单板、辅助类单板和电源类单板等类型。
交叉和系统控制类单板
单板名称 | 单板描述 | 支持的设备 |
|---|
TNN1SCA | 主控及通信处理单元 | OptiX OSN 7500 II |
TNN1PSXCS | 超级双平面交叉时钟板 | OptiX OSN 7500 II |
T1PSXCSA、T2PSXCSA | 超级双平面交叉时钟板 | OptiX OSN 7500 |
N4GSCC、N6GSCC | 系统控制与通信板 | OptiX OSN 7500、OptiX OSN 3500 |
N1PSXCS、N2PSXCSA、N3PSXCSA | 超级双平面交叉时钟板（支持分组特性） | OptiX OSN 3500 |
N1SXCSA | 超级交叉时钟板（仅用于TDM模式） | OptiX OSN 3500 |
R1PCXLN | 交叉、主控、光接口合一板（支持分组特性） | OptiX OSN 1500 |
分组处理单板
单板名称 | 单板描述 | 支持的设备 |
|---|
TNN1EX2 | 2路10GE以太网处理板 | OptiX OSN 7500 II |
N1PEX2 | 2路10GE以太网处理板 | OptiX OSN 7500、OptiX OSN 3500 |
N1PEX1 | 1路10GE以太网处理板 | OptiX OSN 3500 |
N2PEX1 | 1路10GE以太网处理板 | OptiX OSN 7500、OptiX OSN 3500 |
N1PEG16 | 16路GE以太网处理板 | OptiX OSN 3500 |
TNN1EG16 | 16路GE以太网处理板 | OptiX OSN 7500 II |
TNN1EG8 | 8路GE以太网处理板 | OptiX OSN 7500 II |
N1PEG8 | 8路GE以太网处理板 | OptiX OSN 7500、OptiX OSN 3500 |
Q1PEGS2 | 2路GE以太网处理板 | OptiX OSN 1500A、OptiX OSN 1500B |
R1PEGS1 | 1路GE以太网处理板 | OptiX OSN 1500A、OptiX OSN 1500B |
R1PEFS8 | 8路FE以太网处理板 | OptiX OSN 1500A、OptiX OSN 1500B |
R1PEF4F | 4路FE光接口板 | OptiX OSN 1500A、OptiX OSN 1500B |
R1ML1 | 多协议16路E1电接口处理板 | OptiX OSN 1500A、OptiX OSN 1500B |
分组接口单板
单板名称 | 单板描述 | 支持的设备 |
|---|
TNN1CO1 | 8路通道化STM-1接口板 | OptiX OSN 7500 II |
N1CQ1 | 4路通道化STM-1光接口板 | OptiX OSN 7500、OptiX OSN 3500 |
TNN1D75E | 32路75欧姆E1接口板 | OptiX OSN 7500 II |
TNN1D12E | 32路120欧姆E1接口板 | OptiX OSN 7500 II |
TNN1ETMC | 8xFE+4xFE/GE电接口板 | OptiX OSN 7500 II |
TNN1AFO1 | 8路ATM STM-1光接口板 | OptiX OSN 7500 II |
TNN1EFF8 | 8路FE光接口板 | OptiX OSN 7500 II |
N1PEFF8 | 8路FE光接口板 | OptiX OSN 7500、OptiX OSN 3500 |
N1PETF8 | 8路FE电接口板 | OptiX OSN 7500、OptiX OSN 3500 |
N1MD12 | 多协议32路E1接口板（120Ω） | OptiX OSN 7500、OptiX OSN 3500 |
N1MD75 | 多协议32路E1接口板（75Ω） | OptiX OSN 7500、OptiX OSN 3500 |
双域桥接单板
单板名称 | 单板描述 | 支持的设备 |
|---|
N1EDQ41 | 4路622M/155M SDH光接口以太网双域多功能板 | OptiX OSN 7500、OptiX OSN 3500 |
SDH单板
单板名称 | 单板描述 | 支持的设备 |
|---|
N4SLD64 | 2路STM-64光接口板 | OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500 |
N1SLD64 | 2路STM-64光接口板 | OptiX OSN 7500、OptiX OSN 3500 |
N4SFD64 | 2路带FEC功能的STM-64光接口板 | OptiX OSN 7500、OptiX OSN 3500 |
T2SL64、T2SL64A | 1路STM-64光接口板 | OptiX OSN 7500 |
N1SF64、N1SF64A、N4SF64 | 1路带FEC功能的STM-64光接口板 | OptiX OSN 7500、OptiX OSN 3500 |
N1SL64 | 1路STM-64光接口板 | OptiX OSN 7500、OptiX OSN 3500 |
N2SL64 | 1路STM-64光接口板 | OptiX OSN 3500 |
N4SL64 | 1路STM-64光接口板 | OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500 |
N4SLO16 | 8路STM-16光接口板 | OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500 |
N1SLO16 | 8路STM-16光接口板 | OptiX OSN 7500、OptiX OSN 3500 |
N4SLQ16 | 4路STM-16光接口板 | OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500 |
N1SLQ16、N2SLQ16 | 4路STM-16光接口板 | OptiX OSN 7500、OptiX OSN 3500 |
N1SLD16 | 2路STM-16光接口板 | OptiX OSN 3500 |
N3SL16、N3SL16A | 1路STM-16光接口板 | OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
N1SL16、N1SL16A、N2SL16、N2SL16A | 1路STM-16光接口板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
N1SF16 | 1路具有带外FEC功能的STM-16光接口板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
N1SF16E | 1路具有带外EFEC功能的STM-16光接口板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
N3SLH41 | 16路STM-4/STM-1光接口板 | OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500 |
N3SLQ41 | 4路STM-4/STM-1光接口板 | OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
N1SLQ4、N2SLQ4 | 4路STM-4光接口板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
N1SLQ4A | 4路STM-4光接口板 | OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
N1SLD4、N2SLD4、N1SLD4A | 2路STM-4光接口板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
R1SLD4 | 2路STM-4光接口板（小板位） | OptiX OSN 1500A、OptiX OSN 1500B |
R1SL4 | 1路STM-4光接口板（小板位） | OptiX OSN 1500A、OptiX OSN 1500B |
N1SL4、N2SL4、N1SL4A | 1路STM-4光接口板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
N1SLH1 | 16路STM-1光/电接口板 | OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500 |
N1SLT1 | 12路STM-1光接口板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
N1EU08 | 8路STM-1电信号接口板 | OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B |
N1OU08 | 8路STM-1光/电信号接口板 （LC） | OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B |
N2OU08 | 8路STM-1光信号接口板 （SC） | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B |
N2SLO1、N3SLO1 | 8路STM-1光接口板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
N1SLQ1、N2SLQ1 | 4路STM-1光接口板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
N1SLQ1A | 4路STM-1光接口板 | OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
R1SLQ1 | 4路STM-1光接口板（小板位） | OptiX OSN 1500A、OptiX OSN 1500B |
N1EU04 | 4路STM-1电信号接口板 | OptiX OSN 3500、OptiX OSN 1500B |
N1SEP1 | 面板出线：2路STM-1 线路处理板 配合出线板：8路STM-1 线路处理板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
N1SL1、N2SL1、N1SL1A | 1路STM-1光接口板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
R1SL1 | 1路STM-1光接口板（小板位） | OptiX OSN 1500A、OptiX OSN 1500B |
PDH单板
单板名称 | 单板描述 | 支持的设备 |
|---|
N1SPQ4 | 4路E4/STM-1电信号处理板 | OptiX OSN 3500、OptiX OSN 1500B |
N2SPQ4 | 4路E4/STM-1电信号处理板 | OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B |
N1MU04 | 4路E4/STM-1电信号接口板 | OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B |
N2PQ3 | 12路E3/T3业务处理板 | OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B |
N1D34S | 6路E3/T3电接口转接倒换板 | OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B |
N1C34S | 3路E3/T3电接口转接倒换板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B |
N1PD3、N2PD3 | 6路E3/T3业务处理板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B |
N1PL3、N2PL3 | 3路E3/T3业务处理板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B |
N1PL3A、N2PL3A | 前面板直接出线的3路E3/T3业务处理板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
N1PQ1 | 63路E1业务处理板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B |
N2PQ1 | 63路E1业务处理板 | OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B |
N1PQM | 63路E1/T1业务处理板 | OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B |
N1D12B | 32路E1/T1电接口板 | OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B |
N1D12S | 32路E1/T1电接口倒换接口板（120Ω） | OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B |
N1D75S | 32路E1电接口倒换接口板（75Ω） | OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B |
R1PD1、R2PD1 | 32路E1信号处理板 | OptiX OSN 1500A、OptiX OSN 1500B |
R1PL1 | 16路E1信号处理板 | OptiX OSN 1500A、OptiX OSN 1500B |
R1L12S | 16路E1/T1电接口倒换出线板（120Ω） | OptiX OSN 1500A |
R1L75S | 16路E1电接口倒换出线板（75Ω） | OptiX OSN 1500A |
N1PFL1 | 8路E1光口处理板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
N1TSB8 | 8路电接口保护倒换板 | OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B |
N1TSB4 | 4路电接口保护倒换板 | OptiX OSN 3500、OptiX OSN 1500B |
N1DX1 | DDN业务接入汇聚处理板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B |
N1DXA | DDN业务汇聚处理板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
N1DM12 | DDN业务接口板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B |
EoS单板
单板名称 | 单板描述 | 支持的设备 |
|---|
N1EFT8 | 8或16路FE以太网透明传输板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
N2EFT8 | 8或16路FE以太网透明传输板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
N1EFT8A | 8路FE以太网透明传输板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
N2EFT8A | 8路FE以太网透明传输板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
N1EFS0A | 16路FE以太网交换处理板 | OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B |
N1EFS0 | 8路FE以太网交换处理板 | OptiX OSN 3500、OptiX OSN 1500B |
N2EFS0、N4EFS0、N5EFS0 | 8路FE以太网交换处理板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B |
N1EFS4、N2EFS4、N3EFS4 | 4路FE以太网交换处理板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
R1EFT4 | 小板位4路FE以太网透明传输板 | OptiX OSN 1500A、OptiX OSN 1500B |
N1EAS2 | 2路10GE以太网二层交换处理板 | OptiX OSN 7500、OptiX OSN 3500 |
N3EAS2 | 2路10GE以太网二层交换处理板 | OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500 |
N1EGSH | 16路GE以太网交换处理板 | OptiX OSN 7500 II、OptiX OSN 7500 |
N1EMS4 | 4路GE和16路FE混合以太网交换处理板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
N1EMS2 | 2路GE和16路FE混合以太网交换处理板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
N1EGS4、N3EGS4 | 4路GE以太网交换处理板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
N4EGS4 | 4路GE以太网交换处理板 | OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
N1EGT2、N2EGT2 | 2路GE以太网透明传输板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
N2EGS2、N3EGS2 | 2路GE以太网交换处理板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
N1EFF8 | 8路100M以太网光接口出线板 | OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B |
N1EFF8A | 8路100M以太网光接口出线板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B |
N1ETF8A | 8路100M以太网双绞线出线板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B |
N1ETF8 | 8路100M以太网双绞线出线板 | OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B |
N1ETS8 | 8路10M/100M以太网双绞线转接倒换板 | OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B |
ATM单板
单板名称 | 单板描述 | 支持的设备 |
|---|
N1ADL4、N1IDL4 | 1路STM-4 ATM业务处理板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
N1ADQ1、N1IDQ1 | 4路STM-1 ATM业务处理板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
RPR单板
单板名称 | 单板描述 | 支持的设备 |
|---|
N2EGR2 | 2路GE以太环网处理板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
N2EMR0 | 12路FE+1路GE以太环网处理板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
SAN/Video单板
单板名称 | 单板描述 | 支持的设备 |
|---|
N1VST4 | 4路视频业务透明传输处理板 | OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
N1MST4 | 4路多业务透明传输处理板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
PCM单板
单板名称 | 单板描述 | 支持的设备 |
|---|
N1FXSO12 | 12路FXS/FXO处理板 | OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
N1FXS12 | 12路FXS处理板 | OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
N1FXO12 | 12路FXO处理板 | OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
N1AT6 | 6路2/4线音频和E&M处理板 | OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
波分类单板
单板名称 | 单板描述 | 支持的设备 |
|---|
TN11CMR4 | 4路光分插复用板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
TN11CMR2、N1MR2A | 2路光分插复用板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
N1MR2C | 2路光分插复用板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B |
TN11MR2 | 2路光分插复用板 | OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
N1MR2B | 2路光分插复用板 | OptiX OSN 1500A、OptiX OSN 1500B |
TN11MR4 | 4路DWDM光分插复用板 | OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
N1CMD2 | 2路双向CWDM光分插复用板 | OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500B |
TNN1XMD2 | 2路双向光分插复用板 | OptiX OSN 7500 II |
N1LWX | 任意速率波长转换板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
N1FIB | 滤波隔离板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
辅助类单板
单板名称 | 单板描述 | 支持的设备 |
|---|
T1EOW | 公务电话处理板 | OptiX OSN 7500 |
R1EOW | 公务电话处理板 | OptiX OSN 1500A、OptiX OSN 1500B |
T1AUX | 系统辅助接口板 | OptiX OSN 7500 |
N1AUX | 系统辅助接口板 | OptiX OSN 3500 |
R1AUX、R2AUX | 系统辅助接口板 | OptiX OSN 1500A、OptiX OSN 1500B |
R1AMU | 公务处理/告警级联板 | OptiX OSN 1500A、OptiX OSN 1500B |
TN81FAN | 风扇板 | OptiX OSN 7500 II |
N1FANA | 风扇板（大功率） | OptiX OSN 7500 |
N1FAN | 风扇板 | OptiX OSN 3500 |
R1FAN | 风扇板 | OptiX OSN 1500A、OptiX OSN 1500B |
光放大单板和色散补偿单板
单板名称 | 单板描述 | 支持的设备 |
|---|
N1BPA | 1路功率放大和1路前置放大板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
N2BPA | 1路功率放大和1路前置放大板 | OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
N1COA、61COA、62COA | 外置盒式光纤放大器 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
N1DCU | 色散补偿板 | OptiX OSN 7500、OptiX OSN 3500 |
N2DCU | 色散补偿板 | OptiX OSN 7500 II、OptiX OSN 7500、OptiX OSN 3500 |
TN11OBU1 | 光功率放大板 | OptiX OSN 7500、OptiX OSN 3500 |
TN12OBU1 | 光功率放大板 | OptiX OSN 7500 II |
TN12OBU2 | 光功率放大板 | OptiX OSN 7500、OptiX OSN 3500 |
N1BA2 | 2路光功率放大板 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
N1RPC01 | 前向拉曼驱动板(外置) | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
N1RPC02 | 后向拉曼驱动板(外置) | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
电源类单板
单板名称 | 单板描述 | 支持的设备 |
|---|
TN81PIU | 电源接口板 | OptiX OSN 7500 II |
UPM（Uninterruptible Power Modules） | 不间断电源模块 | OptiX OSN 7500、OptiX OSN 3500、OptiX OSN 1500A、OptiX OSN 1500B |
T1PIU | 电源接口板（支持普通型子架） | OptiX OSN 7500 |
N1PIU | 电源接口板（支持普通型子架） | OptiX OSN 3500 |
T1PIUB | 电源接口板（支持III型子架） | OptiX OSN 7500 |
N1PIUA | 电源接口板（支持1100W增强型子架） | OptiX OSN 3500 |
N1PIUB | 电源接口板（支持III型子架） | OptiX OSN 3500 |
R1PIU | 电源接口板（支持OptiX OSN 1500B的子架） | OptiX OSN 1500B |
R1PIUA | 电源接口板（支持OptiX OSN 1500A的子架） | OptiX OSN 1500A |
R1PIUB | 电源接口板（支持OptiX OSN 1500B增强型子架） | OptiX OSN 1500B |
R1PIUC | 电源接口板（支持OptiX OSN 1500A增强型子架） | OptiX OSN 1500A |
技术指标
机柜指标
机柜的技术指标包括尺寸、重量、可配子架数目、PDU等。
ETSI机柜的技术指标
尺寸（mm） | 重量（kg） | 子架配置数目（个） |
|---|
600（宽）×300（深）×2000（高）（T63） | 58 | 1 |
600（宽）×300（深）×2000（高）（N63E） | 41 | 1 |
600（宽）×600（深）×2000（高）（N66T） | 71 | 1 |
600（宽）×600（深）×2000（高）（T66） | 80 | 1 |
600（宽）×300（深）×2200（高）（T63） | 63 | 2 |
600（宽）×300（深）×2200（高）（N63E） | 45 | 2 |
600（宽）×600（深）×2200（高）（N66T） | 76 | 2 |
600（宽）×600（深）×2200（高）（T66） | 85 | 2 |
600（宽）×300（深）×2600（高）（T63） | 73 | 2 |
600（宽）×600（深）×2600（高）（T66） | 101 | 2 |
N63E和N66T机柜只有2000mm和2200mm两种高度，如果需要2600mm高的机柜，可以通过在2200mm机柜上方增加400mm高的机柜围框实现。
电源参数
项目 | 要求 |
|---|
电源模式 | 直流 |
额定电压 | -48V或-60V |
电压范围 | -38.4V～-57.6V或-48V～-72V |
最大电流 | 32 Aa/63 Ab |
a：表示当设备采用普通子架（1100W）时的最大电流。 b：表示当设备采用III型子架时的最大电流。 |
