光纤色散补偿器（DCM-F）

上一个：前置掺铒光纤放大器EDFA-PA

下一个：掺铒光纤功率放大器（EDFA-BA）

产品详情

一、设备结构及功能描述

设备组成

设备概述

本手册是机架型光纤色散补偿器（DCM-F）的使用说明。光纤型色散补偿器具备斜率补偿功能，能够为标准单模光纤(G.652)在 C 波段内进行宽波段的色散及色散斜率补偿，使系统残余色散得到优化。色散补偿设备是用于传输系统中补偿 G.652 光纤色散的无源设备。

设备组成

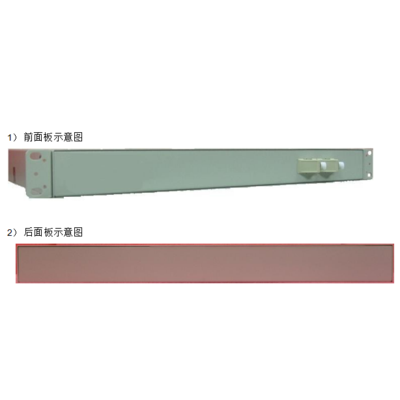

色散补偿设备前面板如图1所示。

前面板示意图

图1设备前面板示意图

前面板只有2个光接口，无输入、输出顺序要求，光接口形式采用FC/UPC形式。

后面板示意图

二、主要性能指标及规格

机械尺寸

L × W × H＝482mm × 253mm × 44mm [19 英寸] L × W × H＝534mm × 253mm × 44mm [21 英寸] 注：19、21 英寸兼容 1U 机箱

工作条件

环境温度：-5～＋70℃

相对湿度：5~85%RH（＋25℃）大气压力：70～106Kpa

环境空气：无腐蚀性和溶剂性气体，无扬尘，邻近无强电磁场干扰。

主要性能指标

项目	参数	指标						单位
		20km	40km	60km	80km	100km	120km
1	色散补偿量@1545nm	-340± 10	-670± 10	-1000 ±30	-1340 ±40	-1680± 50	-2010 ±60	ps/nm
2	插入损耗@1525~1565nm	≤3.5	≤5.2	≤6.8	≤8.0	≤9.5	≤11.0	dB
3	偏振模色散	≤0.6	≤0.8	≤1.0	≤1.1	≤1.2	≤1.2	ps
4	偏振相关损耗	≤0.1	≤0.3	≤0.3	≤0.3	≤0.3	≤0.3	dB
5	布里渊散射阈值	最小值 4	dBm
6	非线性系数(n2/Aeff)	最大值 1.4×10-9	W-1
7	有效面积(Aeff)	最小值 20	um2

项目	参数	指标					单位
		10km	30km	50km	70km	90km
1	色散补偿量@1545nm	-170± 5	-505± 15	-835± 25	-1170 ±35	-1510 ±45	ps/nm
2	插入损耗@1525~1565nm	≤3.5	≤5.2	≤6.8	≤8.0	≤9.5	dB
3	偏振模色散	≤0.6	≤0.8	≤1.0	≤1.1	≤1.2	ps
4	偏振相关损耗	≤0.1	≤0.3	≤0.3	≤0.3	≤0.3	dB
5	布里渊散射阈值	最小值 4	dBm
6	非线性系数(n2/Aeff)	最大值 1.4×10-9	W-1
7	有效面积(Aeff)	最小值 20	um2
