XPTN-9000-45-1FX2TX（一光二电）

上一个： XPTN-9000-45-1FX4TX-Z（一光四电）

下一个： XPTN-9000-43-1FX1TX（一光一电）

产品详情

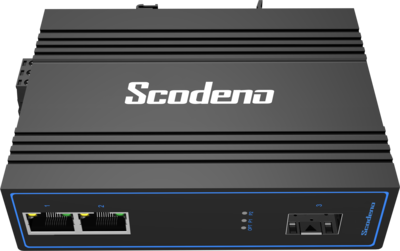

XPTN-9000-45-1FX2TX

非管理工业交换机

主要特性

输入电压：DC12-58V

工作温度：-30℃ ~ +75℃

外壳：IP40防护等级，无风扇设计

检验报告：CCC

防静电：8KV-15KV

MTBF：100000小时

产品描述 PRODUCT DESCRIPTION

此设备是1个100M光口&2个10/100M自适应网口工业以太网快速交换机,POE可选，通过无风扇散热电路设计、宽范围工作环境温度、高防护等级等技术，提供了耐高/低温、防雷等卓越的工业级品质，增强了工业网络的可靠性和安全性。更能满足轨道交通、平安城市、智能交通、室外监控和其他恶劣环境中的部署要求。

产品尺寸 PRODUCT SIZE

$C:\Users\Administrator\Desktop\素材-3.11\4系&4系加强版线框图\45-1光2电@4x.png45-1光2电@4x$

产品参数 PRODUCT PARAMETERS


接口（Provider Mode Ports）
业务接口（Fixed port）	1* 100Base-FX，2*10/100 Base－TX
电源接口（Power interface）	凤凰端子，双电源冗余
LED灯（LED Indicators）	PWR，OPT

线缆类型及距离（Cable type&Transmission distance）
双绞线（Twisted-pair）	0-100m（CAT5e,CAT6）
单模光纤（Monomode optical fiber）	20/40/60/80/100KM
多模光纤（Multimode optical fibre）	550m

网络拓扑（Network Topology）
环形拓扑（Ring topology）	不支持
星型拓扑（Star topology）	支持
总线拓扑（Bus topology）	支持
树形拓扑（Tree Topology）	支持

电气特性（Electrical Specifications）
输入电压（input voltage）	DC12-58V
整机功耗（Total Power consumption）	非PoE<5W ;PoE<65W

PoE支持（PoE Support）可加配
PoE端口（PoE port）	1-2
PoE协议（PoE Protocol）	802.3af，802.3at
PoE引脚分配（Pin Assignment）	1,2,3,6
PoE模式（PoE Mode）	标准模式
远程PD重启（Remote PD Reset）	不支持

二层交换（Layer 2 Switching）
交换容量（Switching capacity）	1G
包转发率（Packet forwarding rate）	0.744Mpps
MAC地址表（MAC address table）	2K
报缓冲区（Buffer）	768K
转发延迟（Forwarding delay）	<5us
极性反转（MDX/MIDX）	支持
流量控制（Flow control）	支持
巨型帧（Jumbo Frame）	支持2K bytes
看门狗功能（WatchDog）	不支持

环境条件（Environment）
工作温度（Operating temperature）	-30℃~+75℃
储藏/运输温度（Storage temperature）	-30℃~+75℃
相对湿度（Relative humidity）	10%~90% 不支持凝露（non-condensing）
散热方式（Thermal methods）	无风扇设计，自然散热
MTBF	100,000 小时

机械结构（ Mechanical Dimensions）
尺寸（Product size）	9111831mm (W×H×D)
安装方式（Installation Method）	卡轨式安装
重量（Weight）	约0.6KG

防护（EMC&INGRESS PROTECTION )
IP等级（IP Level）	IP40
电源浪涌防护（Surge protection of Power）	IEC 61000-4-5 Level 3 (4KV/2KV）（8/20us)
网口浪涌防护（Surge protection of Ethernet port）	IEC 61000-4-5 Level 3 (4KV/2KV）（10/700us)
辐射抗扰（RS）	IEC 61000-4-3 Level 3（10V/m）
瞬间脉冲抗干扰（EFI）	IEC 61000-4-4 Level 3（1V/2V）
传导抗干扰（CS）	IEC 61000-4-6 Level 3（10V/m）
电源频率磁场抗扰（PFMF）	IEC 61000-4-8 Level 4（30A/m）
电压跌落（DIP）	IEC 61000-4-11 Level 3（10V）
EMI	CLASS A
抗静电干扰（ESD）	IEC 61000-4-2 Level 4（8K/15K）
自由跌落（Free fall）	0.5m

相关认证（Authentication）
认证（Authentication）	公安部、工信部检验报告及入网许可证 CCC/CE/FCC/RoHS

配套和附件（Accessories）
配套设备（Accessories）	设备，端子，合格证，说明书，电源适配器（选配）

可选型号（Optional model）	描述信息
XPTN-9000-45-1FX2TX	1个百兆SFP光接口，2个10/100M自适应电口（PoE可选配）
XPTN-9000-45-1FX2TX-SC	1个百兆FC光接口，2个10/100M自适应电口（PoE可选配）
XPTN-9000-45-1FX2TX-FC	1个百兆SC光接口，2个10/100M自适应电口（PoE可选配）
XPTN-9000-45-1FX2TX-ST	1个百兆ST光接口，2个10/100M自适应电口（PoE可选配）
