XPTN-9000-65-2GX8GT（二光八电）

上一个： XPTN-9000-65-5GT（五电口）

下一个： XPTN-9000-65-1GX8GT（一光八电）

产品详情

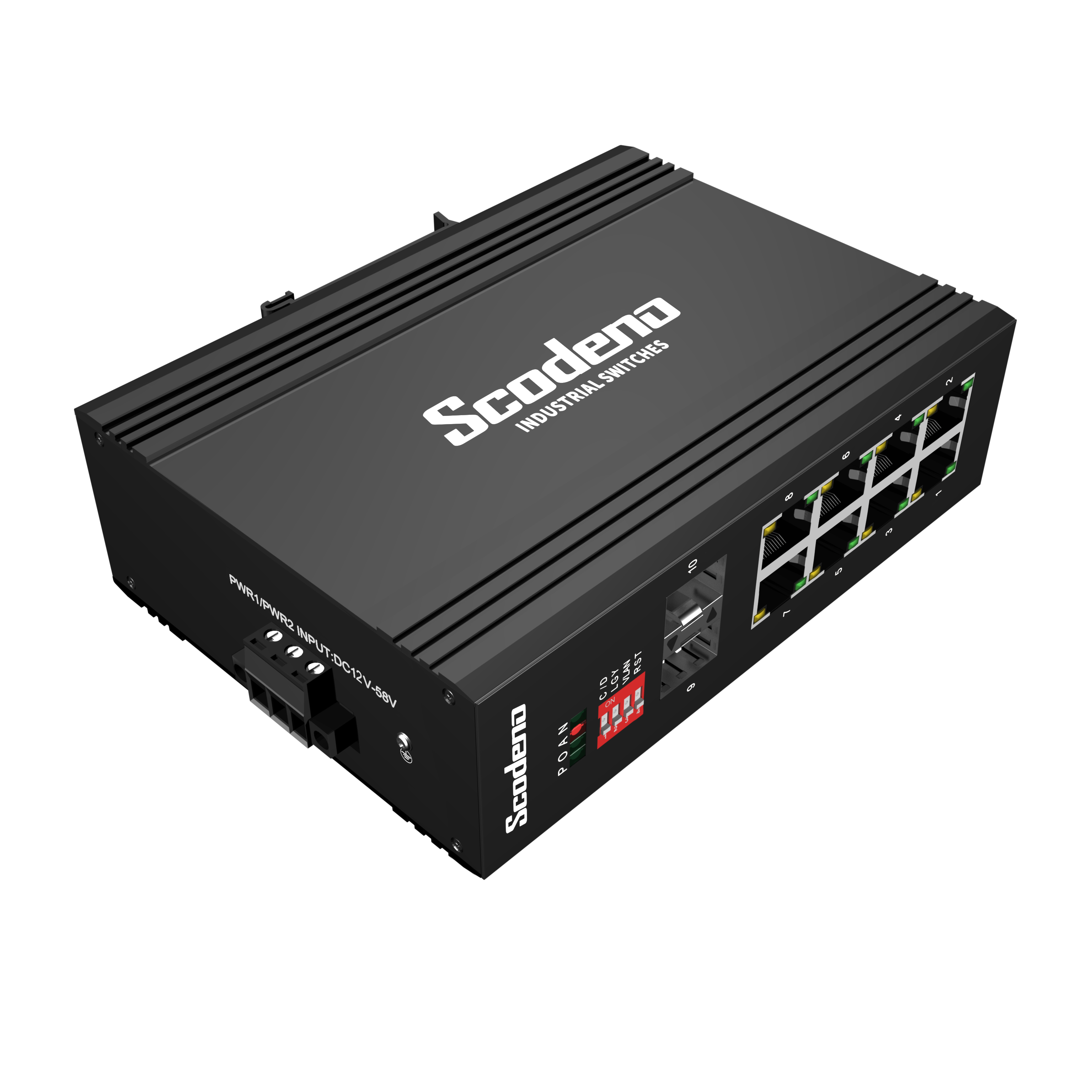

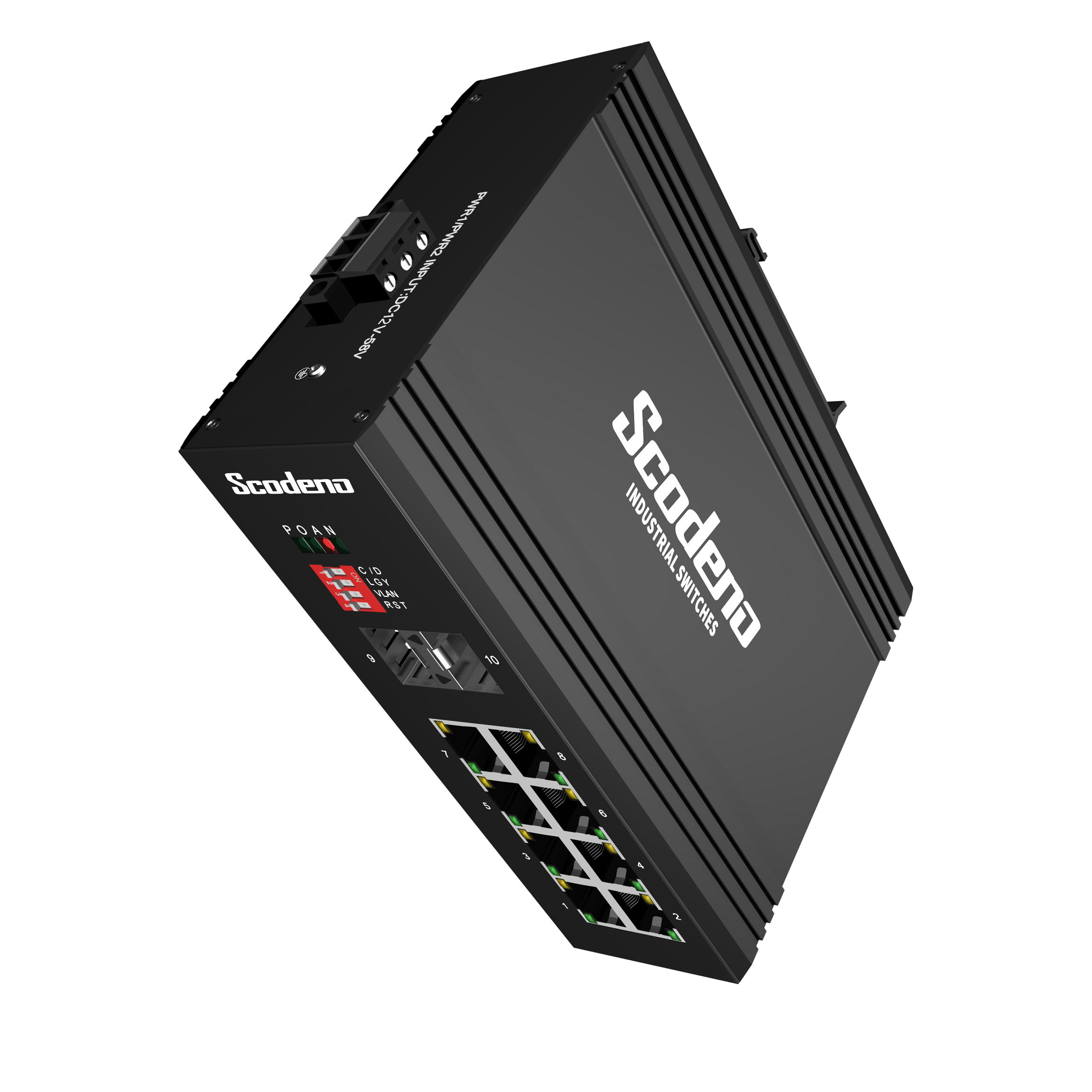

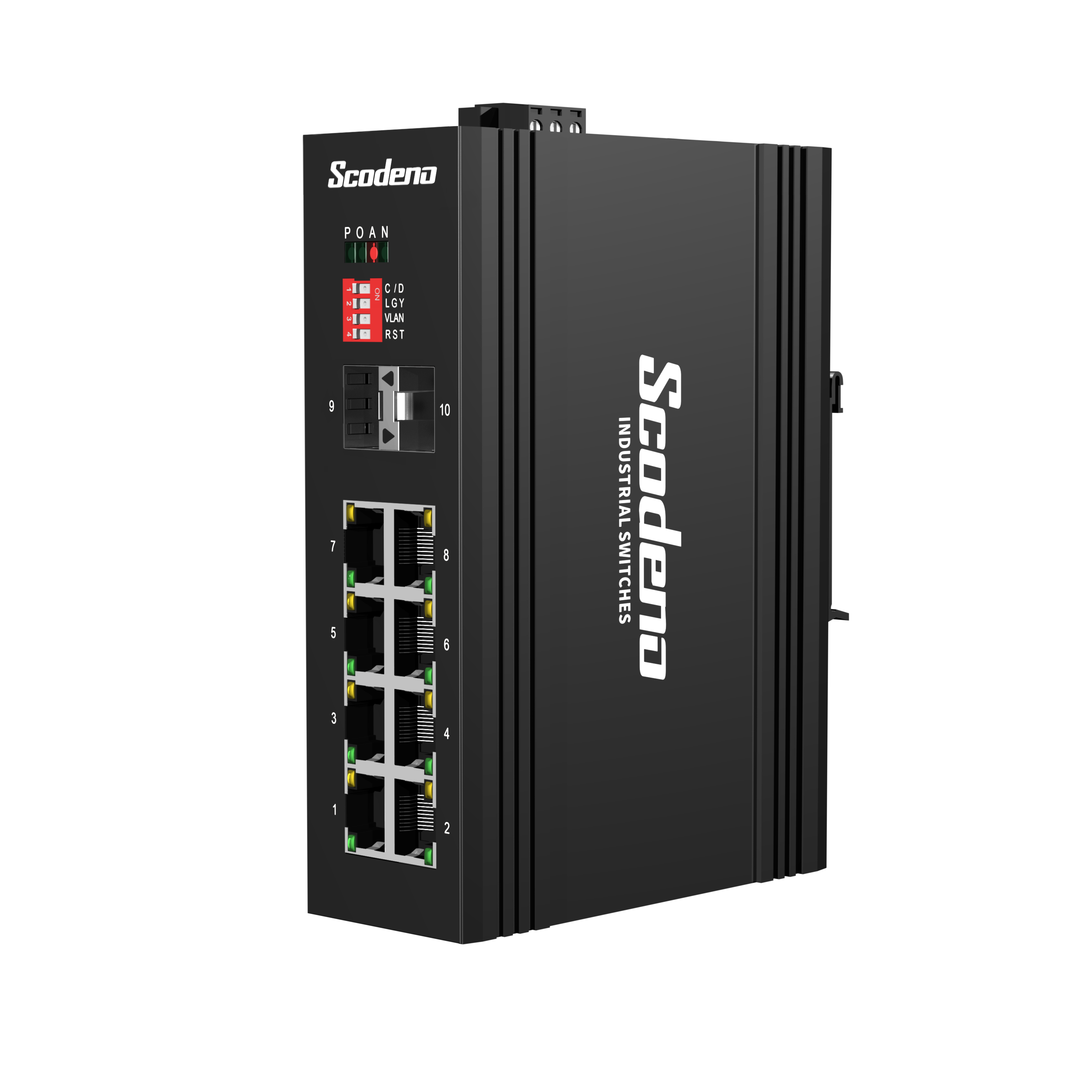

XPTN-9000-65-2GX8GT

非管理型工业交换机

主要特性

输入电压：DC12-58V

工作温度：-40℃ ~ +85℃

外壳：IP40防护等级，无风扇设计

检验报告：CCC

防静电：8KV-15KV

MTBF：100000小时

产品描述 PRODUCT DESCRIPTION

此设备是2个千兆光 & 8个10/100/1000 Base-T非管理型工业以太网快速交换机,POE可选，通过无风扇散热电路设计、宽范围工作环境温度、高防护等级等技术，提供了耐高/低温、防雷等卓越的工业级品质，并增强了工业网络的可靠性和安全性。更能满足轨道交通、平安城市、智能交通、室外监控和其他恶劣环境中的部署要求。

产品尺寸 PRODUCT SIZE

产品参数 PRODUCT PARAMETERS

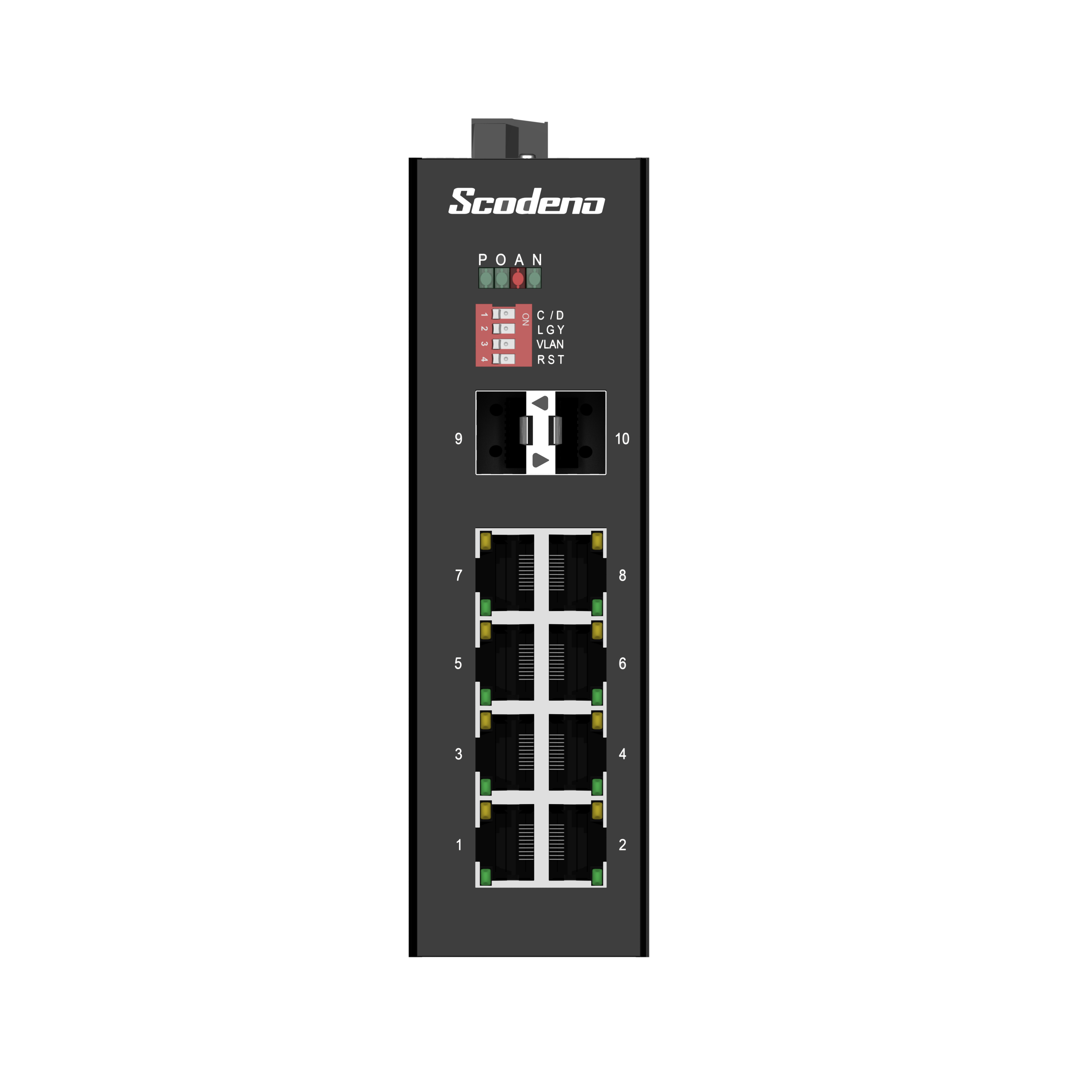

接口（Provider Mode Ports）
业务接口（Fixed port）	21000 Base-X， 810/100/1000 Base－T

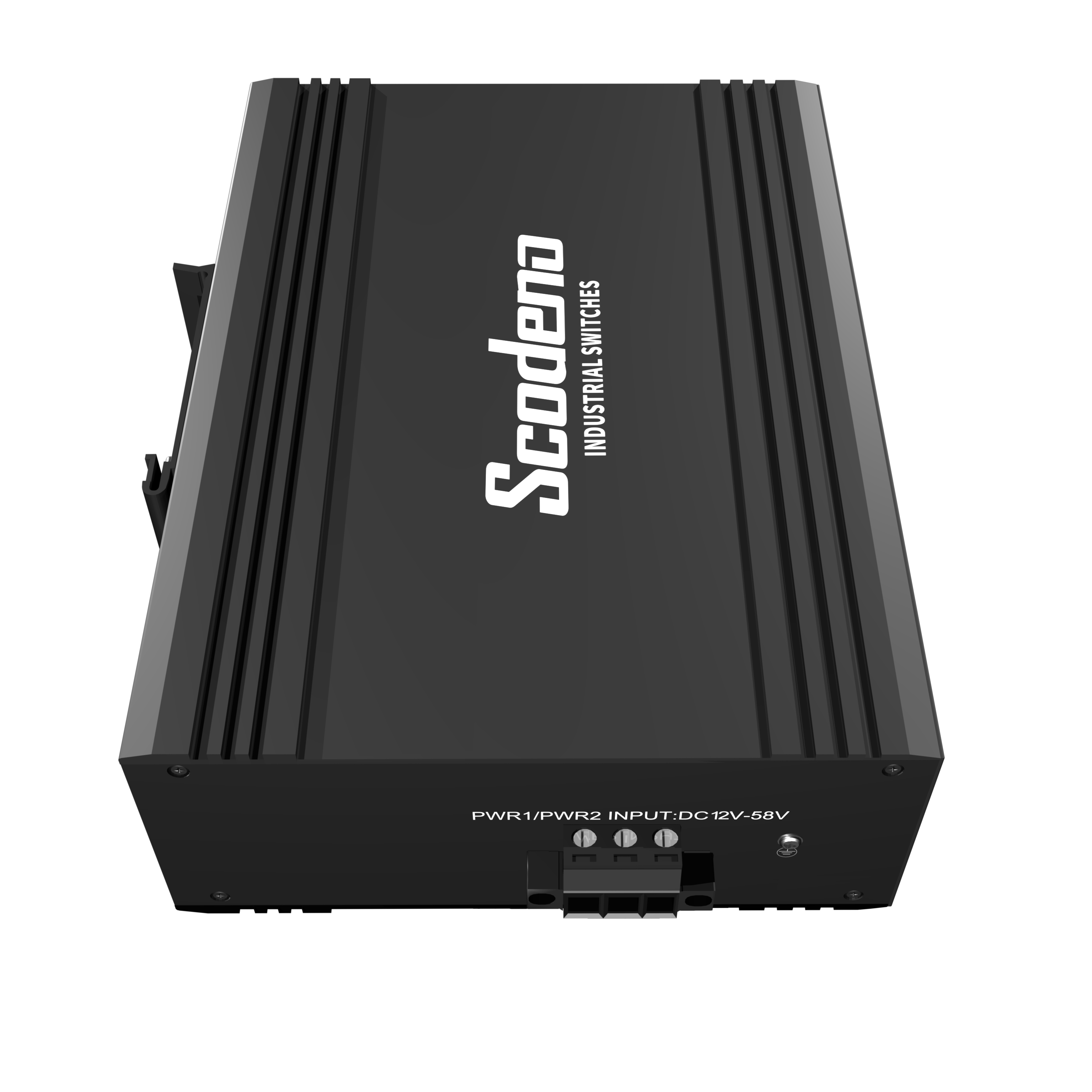

电源接口（Power interface）	凤凰端子，双电源冗余
LED灯（LED Indicators）	PWR，OPT ,NMC，ALM
复位开关（Reset）	拨码复位

线缆类型及距离（Cable type&Transmission distance）
双绞线（Twisted-pair）	0-100m（CAT5e,CAT6）
单模光纤（Monomode optical fiber）	20/40/60/80/100KM
多模光纤（Multimode optical fibre）	550m

网络拓扑（Network Topology）
环形拓扑（Ring topology）	不支持
星型拓扑（Star topology）	支持
总线拓扑（Bus topology）	支持
树形拓扑（Tree Topology）	支持
混合式拓扑（Hybrid topology）	支持

电气特性（Electrical Specifications）
输入电压（input voltage）	DC12-58V
整机功耗（Total Power consumption）	非PoE<6W ;PoE<246W
过压告警（Voltage Alarm）	支持

PoE支持（PoE Support）可加配
PoE端口（PoE port）	1-8
PoE协议（PoE Protocol）	802.3af，802.3at
PoE引脚分配（Pin Assignment）	1,2,3,6
PoE模式（PoE Mode）	标准&非标准均支持（选配）
PoE管理模式（PoE Management）	不支持
远程PD重启（Remote PD Reset）	支持（选配）

二层交换（Layer 2 Switching）
交换容量（Switching capacity）	26G
包转发率（Packet forwarding rate）	19.34Mpps
MAC地址表（MAC address table）	16K
报缓冲区（Buffer）	2M
转发延迟（Forwarding delay）	<5us
极性反转（MDX/MIDX）	支持
流量控制（Flow control）	支持
巨型帧（Jumbo Frame）	支持10Kbytes
看门狗功能（WatchDog）	支持
对端掉电告警（Dying-gasp）	不支持
继电器告警输出（Relay Alarm Output）	可选支持（选配）
端口隔离（Port isolation）	支持（选配）

环境条件（Environment）
工作温度（Operating temperature）	-40℃~+85℃
储藏/运输温度（Storage temperature）	-40℃~+85℃
相对湿度（Relative humidity）	5%~95% 不支持凝露（non-condensing）
散热方式（Thermal methods）	无风扇设计，自然散热
MTBF	100,000 小时

机械结构（ Mechanical Dimensions）
尺寸（Product size）	143X104X48mm

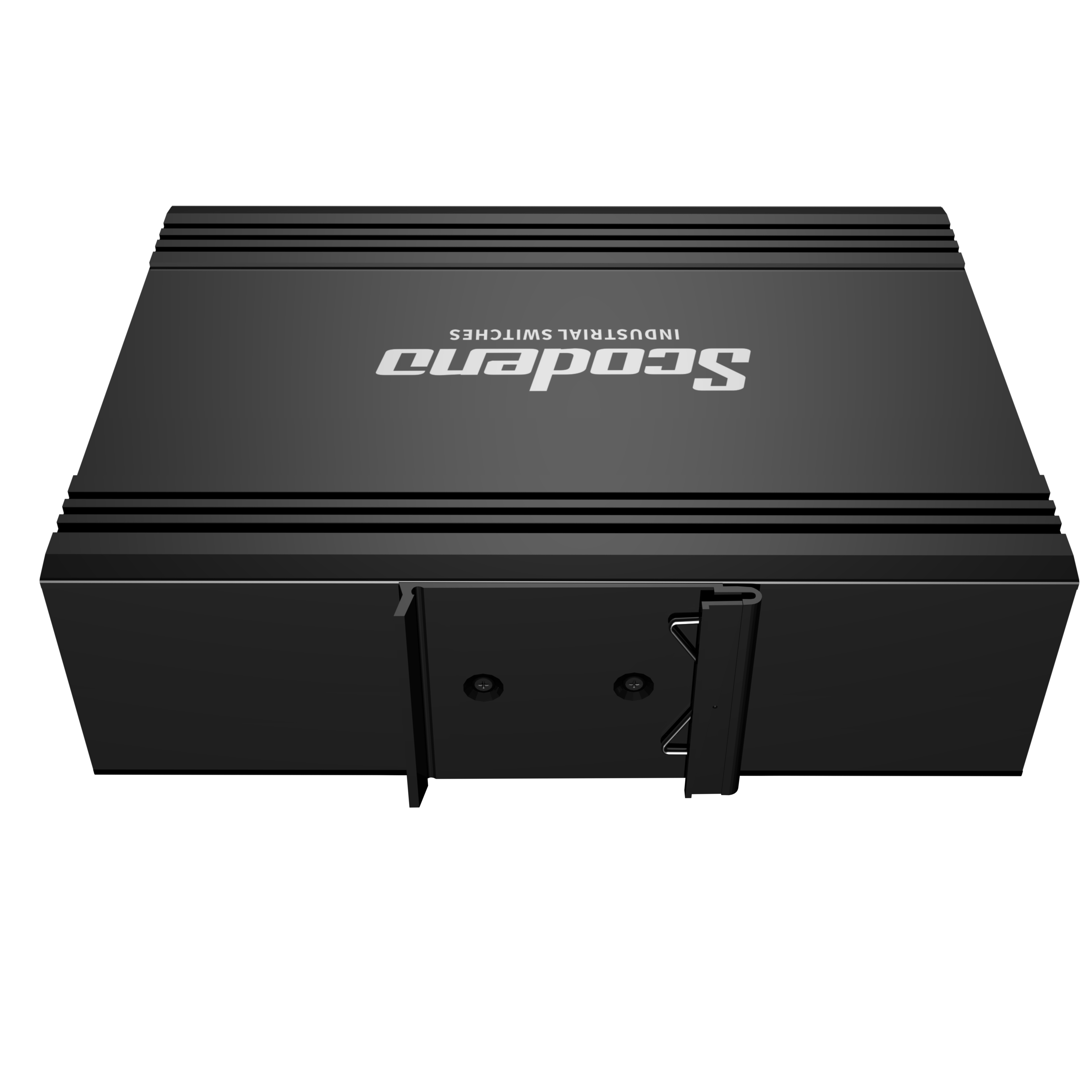

安装方式（Installation Method）	卡轨式安装
重量（Weight）	约0.5KG

防护（EMC&INGRESS PROTECTION )
IP等级（IP Level）	IP40
电源浪涌防护（Surge protection of Power）	IEC 61000-4-5 Level X (6KV/6KV）（8/20us)
网口浪涌防护（Surge protection of Ethernet port）	IEC 61000-4-5 Level 4 (4KV/4KV）（10/700us)
辐射抗扰（RS）	IEC 61000-4-3 Level 3（10V/m）
瞬间脉冲抗干扰（EFI）	IEC 61000-4-4 Level 3（1V/2V）
传导抗干扰（CS）	IEC 61000-4-6 Level 3（10V/m）
电源频率磁场抗扰（PFMF）	IEC 61000-4-8 Level 4（30A/m）
电压跌落（DIP）	IEC 61000-4-11 Level 3（10V）
抗静电干扰（ESD）	IEC 61000-4-2 Level 4（8K/15K）
自由跌落（Free fall）	0.5m

相关认证（Authentication）
认证（Authentication）	公安部、工信部检验报告及入网许可证 CCC/CE/FCC/RoHS

配套和附件（Accessories）
配套设备（Accessories）	设备，端子，合格证，说明书，电源适配器（选配）

可选型号（Optional model）	描述信息
XPTN-9000-65-2GX8GT	千兆2光8电，2个千兆SFP光接口，8个10/100/1000M自适应电口（PoE可选配）
