掺铒光纤功率放大器（EDFA-BA）

1、设备结构及功能描述

设备组成

设备概述

本手册是 19 英寸机架型掺铒光纤功率放大器（EDFA-BA）设备的使用说明。该设备主要用在某些长距离高速率的通信场合，提高线路的入纤光功率。

设备组成

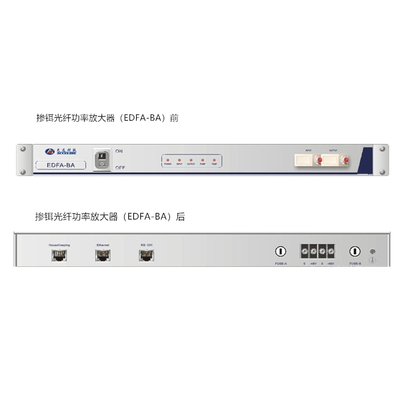

掺铒光纤功率放大器设备前面板如图 1 所示，后面板如图 2 所示。

前面板示意图

图 1 设备前面板示意图

前面板上从左到右依次为：产品名称、电源开关、状态指示灯、输入光口、输出光口。光口采用 FC/PC 形式。

后面板示意图

图 2 设备后面板示意图

后面板上从左到右依次为：开关量告警接口、以太网接口、RS-232 接口、电源输入 A 保险丝管、电源输入接口、电源输入 B 保险丝管和接地端子。

面板描述

光纤接口

Input 为信号光的输入端口，接收来自发射设备的信号光，Output 为放大器的信号输出端。

电源接口

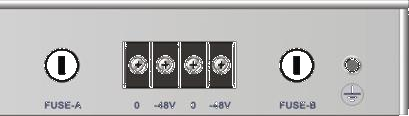

电源输入接口采用P4 插座接口形式，引脚定义如下：

图 3    电源接口示意图

表 1（从左到右依次为A1、A2、B1、B2，最右边为接地端子）：

注：支持双电源输入，A1、A2 为一组电源；B1、B2 为另一组电源。

指示灯

状态指示灯描述如下：

POWER    INPUT OUTPUT   PUMP    TEMP

图 4    面板指示灯示意图

指示说明： 表 2：

RS232 通信接口

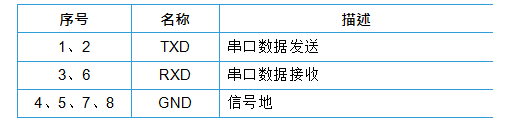

RS-232 接口采用 RJ-45 形式，其引脚定义如下： 表 3：

波特率 115200 bps

8 bits 传送

无校验位

以太网通信接口

通过UDP 协议进行网络监控。

HouseKeeping 开关量告警接口（正常时断开，告警时连接）

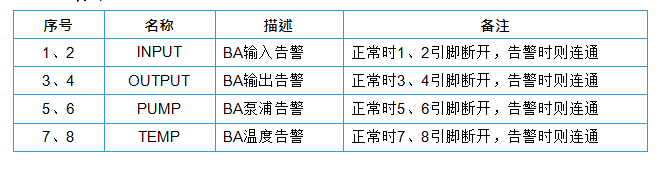

HouseKeeping 接口采用RJ-45 形式，其引脚定义如下： 表 4：

2、主要性能指标及规格

机械尺寸

L × W × H ＝483mm×200mm×44mm

注：提供 19、21 寸两种规格的挂耳。

工作条件

环境温度：0～＋50℃

相对湿度：5~85%RH（＋25℃） 大气压力：70～106Kpa

环境空气：无腐蚀性和溶剂性气体，无扬尘，邻近无强电磁场干扰。供电条件：- 48V 直流

电压范围：- 40V ～ - 57V

主要性能指标

表 5：

说明：1、依据不同型号，对应相应的输出功率。

3、设备安装及开通

开箱检查

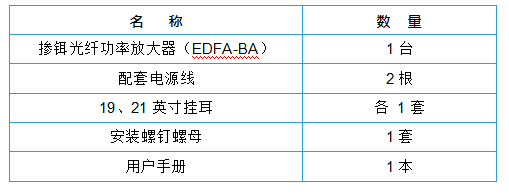

打开包装箱，对照表 6，确认包装箱中有所列材料，若有缺损，请及时与我们联系。表 6 供货主要材料清单：

安装步骤

设备取出后，平稳放置在水平桌面或固定在机架上；

    将固定设备的两套螺钉的螺母扣在机架两边的耳孔上，然后将螺栓穿过设备的耳孔和机架的耳孔，最后与螺母一起铆紧；

分别将电源线的蓝线接在-48V（负极），黑线接在 0V（正极）上，黄绿色线为保护地连接线。

将电源开关置于“ON”状态，观察面板上的指示灯是否正确，此时 Powe（r Alarm (红灯) 应处于发光状态；

绿灯）和 Input

将光口上的保护帽取下，输入光信号，如果连接正确且线路上有信号，此时，面板上只有电源指示灯（绿灯）点亮，其它均处于熄灭状态。

4、常见问题及解决办法

1、开机后不上电：请检查所用电源模块类型与您所用电源类型是否一致，并且检查电源正负极性。所用电源应该符合本说明书中电源指标。

2、输入告警指示灯亮：关掉电源，检查光输入口处的光功率是否在掺铒光纤功率放大器的输入范围之内。 如果还是不能解决，请确认设备的输入、输出光口是否接反。光信号波长是否在设备的工作波长范围内。

3、温度告警：请确认设备周围环境温度是否过高。

4、输出告警、泵浦告警：出现该告警时，请关闭设备，并及时与我们联系。
